PE顎式破碎機

顎式破碎機用于各種礦巖石破碎的首道工序，可將抗壓強度不高于320MPa的各種礦石一次性加工至中等粒度，常與圓錐破碎機、反擊式破碎機、制砂機等一起構成整套砂石生產線，廣泛應用于礦山、冶金、化工、建材、電力、水利、交通等領域。

應用范圍:
砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等

獲取報價 立即咨詢

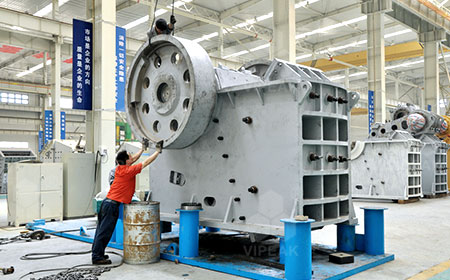

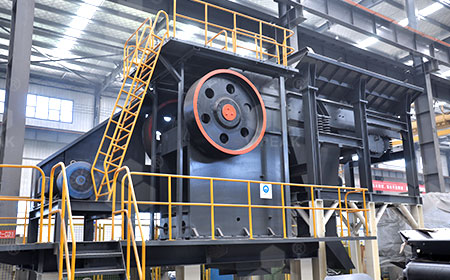

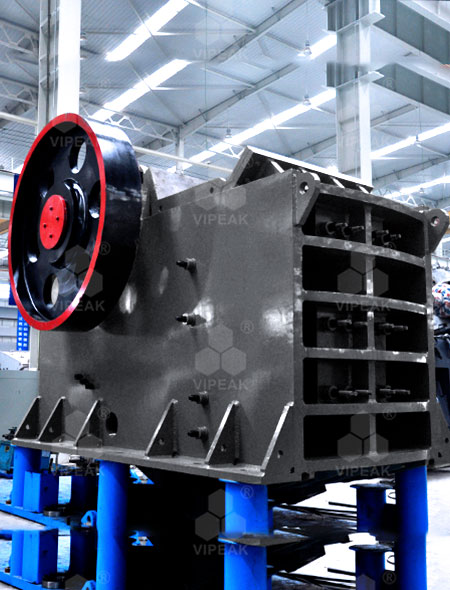

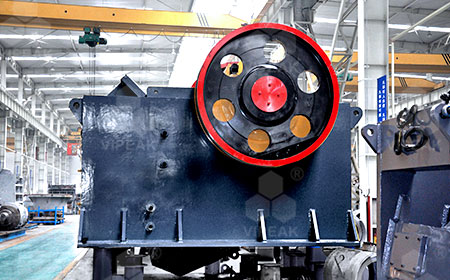

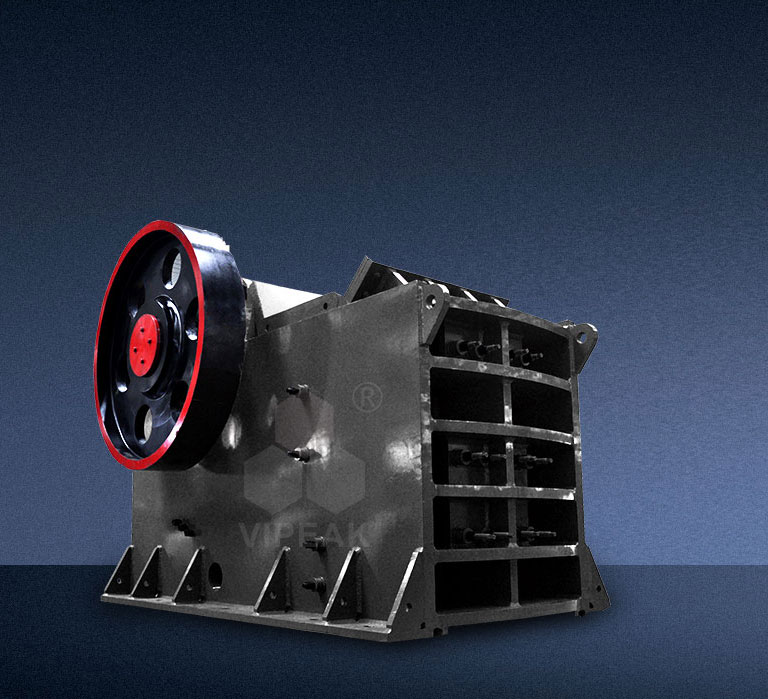

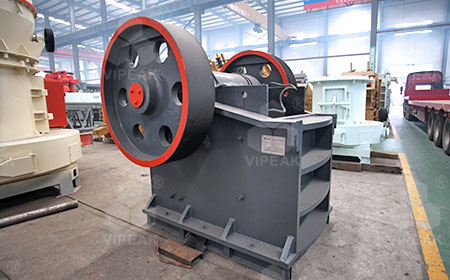

設備圖集

工作原理

顎式破碎機主要由機架、偏心軸、大皮帶輪、飛輪、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成。
顎式破碎機破碎方式為曲動擠壓型。工作時，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時，肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，物料通過兩顎板之間的擠壓、搓、碾等實現多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，已破碎物料在重力的作用下，經顎腔下部的出料口自由卸出。隨著電動機的連續轉動，動顎做周期性的壓碎和排料，實現批量生產。

設備特點

可耐受強力沖擊
分體式焊接鑄鋼機架，結構簡單，耐沖擊能力強；重型偏心軸和軸承，保證了動顎總成的耐沖擊性；動顎上方安裝重型護板，以承受物料的強力沖擊。
高質材料精加工
顎板、邊護板材質為高錳鋼，肘板材質為灰鑄鐵，偏心軸材質為高強度鍛鋼，經過多次精密的機械加工、熱處理和探傷檢查制成，具有足夠的剛度和強度。
過載保護機制
設備在工作時，可能會有超過其破碎能力的物料進入，這些物料會對設備運行產生不良影響，甚至?xí)p毀設備，此時肘板會自行斷裂，保護設備不受破壞。
易操作易保養
墊片式排料調整裝置，集中潤滑系統，易操作易保養；顎板為對稱結構，磨損后可上下對調使用，增長使用周期，節約更換成本。
