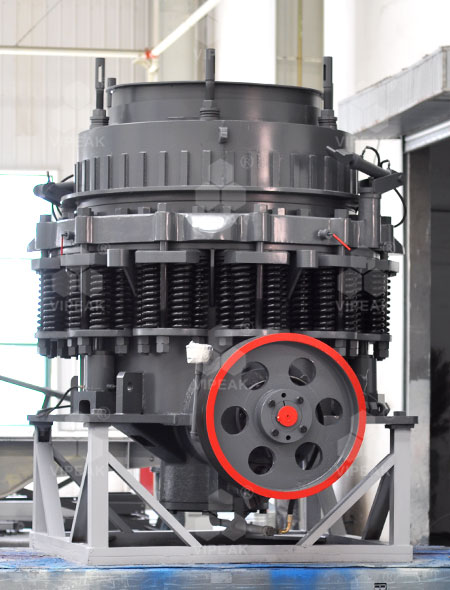

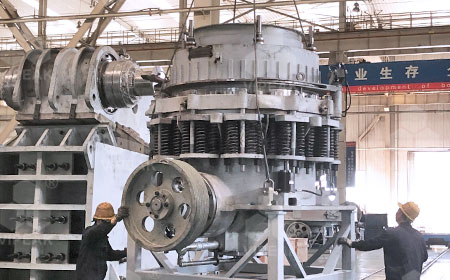

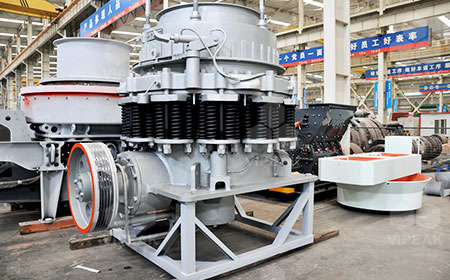

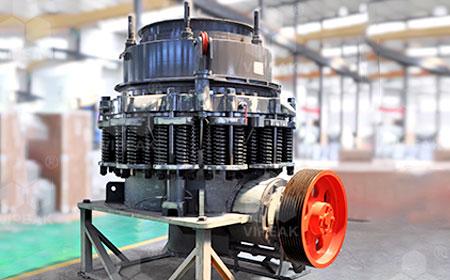

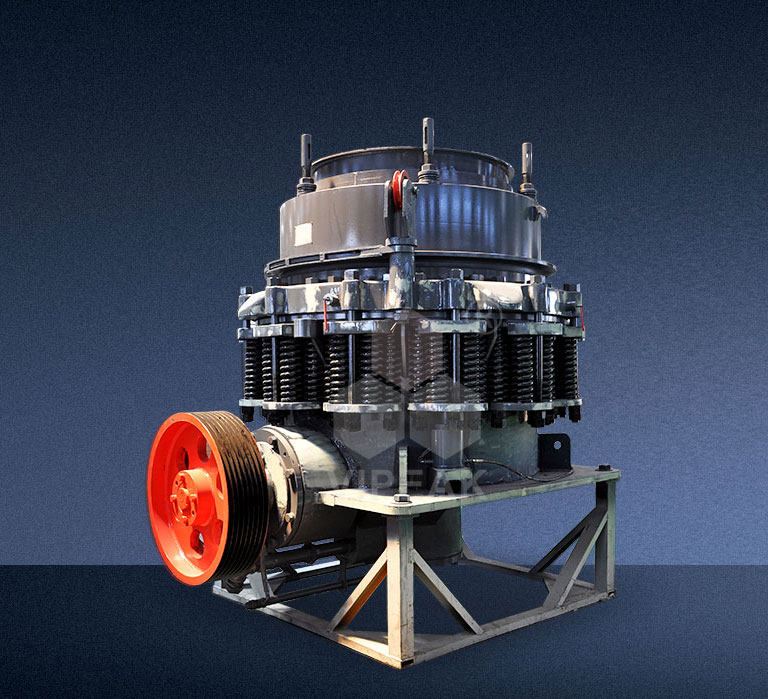

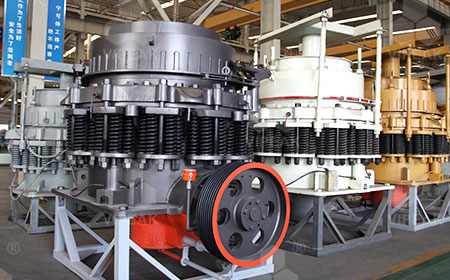

設備圖集
工作原理
CS圓錐破碎機主要由機架、定錐總成、動錐總成、彈簧機構、碗型軸架部和傳動等部分組成；其輔助部分由電氣系統、稀油潤滑系統和液壓清腔系統組成。
工作時，由電動機通過三角帶、大帶輪、傳動軸、小錐齒輪、大錐齒輪帶動偏心套旋轉，破碎圓錐軸心線在偏心軸套的迫動下做旋轉擺動，使得破碎壁表面時而靠近又時而離開軋臼壁的表面，從而使物料在定錐與動錐組成的環形破碎腔內不斷地受到?jīng)_擊、擠壓和彎曲而破碎。經過多次擠壓、沖擊和彎曲后，物料破碎至要求粒度經下部排出。
設備特點
層壓破碎設計
利用層壓破碎原理對物料進行破碎，破碎效率高，易損件磨耗低。破碎后成品呈立方體，細粒級含量高，可滿足一些高品質骨料的使用需求。
稀油潤滑系統
稀油潤滑系統采用雙油泵、雙過濾器冗余設計，在設備啟動前就可進行潤滑，適應性強，易于控制，延長了零件使用壽命。
過載保護系統
當有不能破碎的物料進入設備破碎腔時，以高性能合金鋼彈簧為核心的過載保護系統，能有效保護設備的安全。
液壓清腔系統
液壓清腔系統可在設備發生瞬間悶車等非正常停機的情況下，通過液壓起頂使定動錐間間隙增大，方便清腔，節省維護時間。
