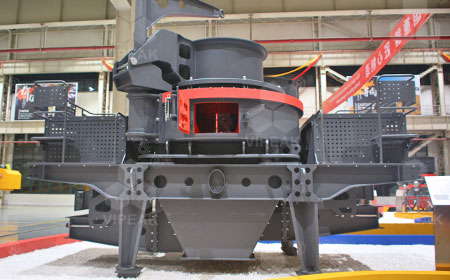

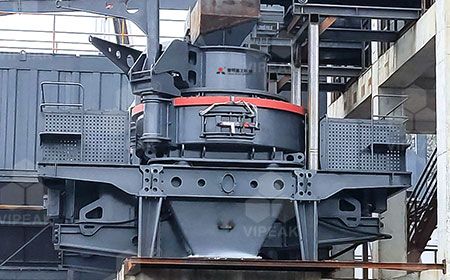

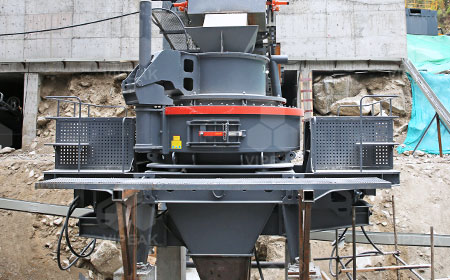

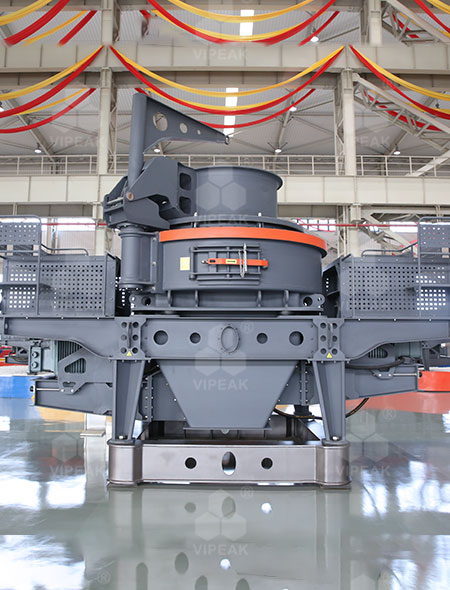

設備圖集
工作原理
電機帶動軸承筒傳動部分主軸作高速旋轉，同時轉子隨主軸做高速旋轉運動，進入葉輪內部物料被葉輪加速后噴射到破碎腔，與破碎腔內形成的料襯物料相互撞擊、磋磨，將物料加速后獲得動能轉化為破碎或者整形物料所需要能量，在破碎腔內循環多次的物料在周圍氣體渦流的作用下經過多次破碎整形，從而實現物料的連續破碎整形，從機體下部排出形成所需成品物料，此破碎方式為“石打石”，該模式主要應用于石料的整形破碎；另外本設備還配備了“石打鐵”破碎方式，與石打石不同的是：物料從轉子噴射出來之后與破碎腔內安裝的反擊塊進行撞擊，將物料加速獲得能量轉化為與反擊塊碰撞破碎所需要能量，撞擊之后物料直接從機體下部排出，無法實現在破碎腔的多次循環破碎，這種破碎方式主要適用于以破碎為主（提供大破碎比為目的）工作場合。
設備特點
破碎模式快速轉換
優化破碎腔結構，可以實現石打石與石打鐵兩種破碎模式的快速轉換?！笆蚴痹黾恿蠈痈舭澹尚纬擅軐嵎€(wěn)定的石料層，即使是對抗中高硬度石料，仍可獲得更多立方體成品料；“石打鐵”優化反擊塊安裝角度，減少能量損耗，獲得更高破碎比。
關鍵部件性能提升
關鍵部件如葉輪、軸承筒、機體下部等全新設計：葉輪采用四口設計，提高物料通過量與物料間的撞擊概率；軸承筒采用獨特排風防塵裝置和密封結構，防止粉塵進入造成下軸承蓋漏油；機體下部由“井”字結構改為“十”字結構，防止物料堵塞排料通道。
智能控制的稀油潤滑
采用稀油潤滑并配備風冷系統，由PLC和智能儀表控制，可實現全自動潤滑控制，潤滑溫度可調控，為軸承工作提供更理想的工作條件。
人性化易于維護
標配自起吊臂，與舉升臂共軸，方便葉輪和軸承筒的維護；采用液壓千斤頂舉升進料斗，易于維護；護欄高度降低，避免進料斗旋開時干涉。
技術參數
相關案例
-
浙江龍游時產1500噸的砂石生產線
-
甘肅蘭州時產400噸凝灰?guī)r加工項目
-
重慶南川時產1000噸石灰石加工項目
浙江龍游時產1500噸的砂石生產線
甘肅蘭州時產400噸凝灰?guī)r加工項目
重慶南川時產1000噸石灰石加工項目
埃塞俄比亞時產250噸玄武巖加工項目
浙江遂昌時產500噸河卵石加工項目
福建龍巖時產1100噸花崗巖加工項目
重慶120噸VU干法制砂生產線
河北石灰石項目生產線
山東時產600噸花崗巖epc項目
